很多人谈到光子计数 CT（PCCT），都会有一个普遍的误区：
光子计数CT，不就是把传统CT的探测器换了一个新的吗？
但是，很少有人意识到：CT成像从来不是单一硬件的比拼，而是一个庞大的系统级工程。一台CT设备的性能严格遵循木桶效应。最终的成像质量，由球管焦点、设备几何结构、探测器像素、重建算法等环节共同决定：
系统调制传递函数 MTF = 焦点 MTF× 几何放大 × 探测器 MTF× 重建 MTF
哪怕换上最顶级的光子计数探测器，如果前端的X射线“发光源头”跟不上，所有硬件优势都会被物理短板抵消。
简单说：探测器决定了CT能看多细，而X射线球管，决定了CT能不能看清。
真正让光子计数CT发挥出颠覆性实力的关键，是很多人忽略的核心硬件——超小焦点X射线球管。
一、几何半影效应：焦点，决定 CT 的物理清晰度上限
我们可以举一个生活中常见的现象：手影游戏。
台灯的发光面积越大，墙上的手影边缘就越模糊、虚化；如果换成一束极细的光束，影子的轮廓就会无比锐利、清晰。
放在CT成像里，这个原理完全通用，也就是几何半影效应：
球管的焦点就是X射线的“光源”，光源越大，射线发散越严重，形成的半影模糊区域就越宽，病灶、血管、骨小梁的细节都会被模糊抹平；反之，焦点越小，射线越集中，成像边缘越干净锐利，分辨率就越高。

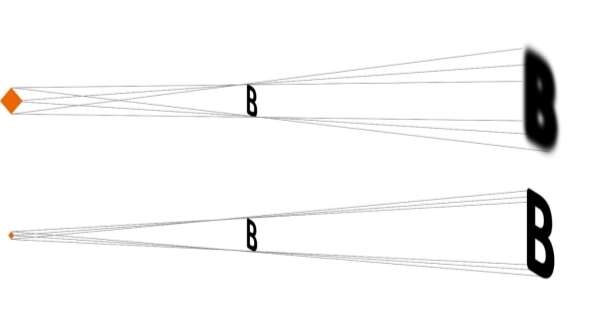

球管焦点越小，几何半影就越小
空间分辨率公式可以直观看到焦点和像素尺寸对空间分辨率的影响：
传统能量积分 CT（EID）探测器像素普遍 0.5–0.7mm，搭配 0.7×0.8mm、1.1×1.2mm 等常规焦点，半影不会掩盖探测器分辨力。
但光子计数探测器像素可低至100μm，若沿用传统大焦点，射线半影会覆盖 3–10 个相邻像素，昂贵的超高分辨硬件完全被物理模糊抵消，最终成像效果和普通CT没有区别。
想要彻底解决这个问题，就必须升级光源。
目前CT球管的最小焦点为IEC 0.4×0.5，其有效截面积较传统0.9×1.1 mm焦点缩小约7倍，从源头压缩半影至微米区间，是释放光子计数探测器高分辨性能的前置基础。

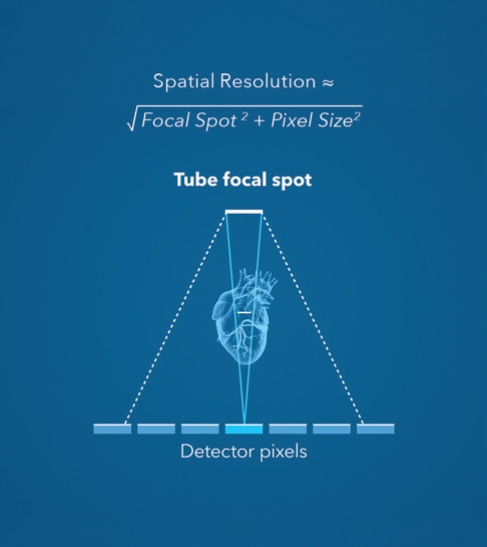

焦点是空间分辨率的限制因素
二、高空间分辨率、超高瞬时功率与功率密度的 “不可能三角”
看到这里很多人会疑惑：超小焦点优势这么明显，为什么过去一直普及不了？
因为X射线球管存在一个行业公认的物理枷锁：高空间分辨率、超瞬时功率及功率密度，三者无法同时兼顾，也就是所谓的“不可能三角”。
很多人误以为球管性能看“热容量”，其实真正制约超小焦点CT落地的核心，是功率密度。
功率密度=瞬时输出功率÷焦点有效面积
CT 扫描能量转化效率极低，99%的能量都会转化为热量，仅有1%转化为有效X射线。
当我们缩小焦点以换取高空间分辨率时，电子束轰击阳极靶面的能量会全部压缩在极小区域，如同放大镜汇聚阳光灼烧纸张，局部功率密度会成倍暴涨，瞬时温升可达数千摄氏度，极易瞬间熔化阳极靶层、造成球管打火、永久报废。
这也是传统球管的致命短板：
• 想要成像更清晰（超小焦点）→ 功率密度爆表，极易烧管、打火、焦点漂移；
• 想要满足临床高功率扫描 → 进一步加剧热量集中，设备稳定性大幅下降；
• 想要设备稳定不宕机 → 只能放大焦点、牺牲分辨率。
三者互相制衡，长期没有完美解决方案。
而且现代临床场景，根本不允许“牺牲功率换清晰度”。
冠脉CTA需要在毫秒级心动周期内完成扫描，心律不齐、肥胖患者射线衰减更强，低功率只会导致图像噪声过大，无法看清支架内膜和微小斑块；急诊全身增强扫描需要持续高功率输出，功率不足会导致图像质量暴跌，漏诊微小病灶；肺部薄层筛查、内耳和细骨成像中，低功率会直接让噪声淹没微小结节、骨小梁的关键诊断细节。
清晰度、高功率、稳定性，三者缺一不可。
图片由AI生成
三、如何打破这个“不可能三角”？
为了在保留超小焦点、不牺牲临床瞬时功率、同时提升整体热容量的前提下，严控焦点区域功率密度，需要从不同维度完成底层技术革新。
我们以当立（Dunlee）为例，来看看如何打破这个“不可能三角”：
180Hz 超高阳极转速 + 大直径铼钨阳极靶盘
180Hz 高速阳极旋转，搭配大尺寸铼钨复合靶盘，快速摊薄极小焦点区域瞬时功率密度，避免热量定点堆积；铼钨靶材耐高温、抗电子束轰击，大幅提升焦点耐受高热应力阈值，即便在高功率极小焦点模式下，也不会出现靶面熔化、焦点热膨胀漂移问题。
CoolGlide™液态金属轴承（LMB）
采用无毒镓铟锡液态金属合金填满轴承缝隙，实现面接触高效导热，散热效率大幅提升；液膜缓冲消除机械摩擦磨损，球管平均使用寿命为传统机型3倍，年均20万扫描秒高强度使用场景下，7年内因打火、过热停机事件少于1次，大幅降低高端CT运维成本。同时配套单极高压 + 阳极水冷一体化散热架构，水冷回路直连阳极靶盘区域，可快速导出靶面极限工况下的集中热量，支撑急诊不间断批量扫描，拉高整机扫描通量。
双四极电磁透镜动态焦点技术
搭载创新平板灯丝技术，可输出均匀、边界规整的电子束源，从源头减少电子束弥散，保障超小焦点轮廓稳定、尺寸精准，规避灯丝发热形变造成的焦点偏移与分辨率损耗；配合双四极电磁透镜，单灯丝可无缝切换六种不同尺寸焦点，支持 X/Z 轴电子束快速偏转，动态修正高温带来的焦点偏移；灵活切换焦点模式，兼顾大范围扫描与微米级精细成像需求。
双端支撑阳极机械结构
采用双侧支撑阳极设计，适配250rpm超高机架转速，抑制阳极晃动，精准锁定焦点位置，杜绝高速扫描带来的图像伪影和模糊问题。
智能 TTS 球管温度热模拟系统
实时动态监测阳极、轴承、管套全维度温度，智能分配功率输出，提前预判热堆积风险，自动优化扫描参数，杜绝过热停机、扫描中断，适配全天高负荷临床流程。
这套阳极、轴承、热管理、电磁控制系统一体化组合技术，彻底打破传统球管的性能枷锁，既能释放光子计数CT微米级高分辨潜力，又能无降额完成高负荷临床扫描。
四、超小焦点+ 光子计数，全方位革新诊断边界
得益于超小焦点球管的加持，光子计数CT得以发挥其超高分辨力的全部性能，改写了临床诊断边界，让很多以往看不清、判不准、易漏诊的病变，实现精准检出。
心血管成像：突破“金属伪影”与微小支架诊断盲区
冠状动脉支架的金属丝网格粗细通常只有80-150μm。传统CT的大焦点半影会导致严重的“开花伪影”，无法判断内部是否堵塞。超小焦点球管将半影削减至微米级，配合光子计数探测器的超高空间分辨率，能够清晰透视支架金属丝网格，精准测量内部残余管腔与内膜增生。
对于重度钙化患者，超小焦点大大降低了钙化灶边缘的放大效应，使医生能够准确量化管腔狭窄程度，避免了大量患者因传统CT“假阳性”而不得不做有创冠脉造影检查。
呼吸与胸部成像：微细结构与“超低剂量”筛查
早期间质性肺病（ILD）或特发性肺纤维化（IPF）的病变往往始于百微米级别的肺小叶间隔微结构。PCCT消除了射线散焦，使肺纹理重构清晰度达到接近病理切片级别。
传统低剂量扫描常常受限于读出噪声和半影模糊，导致对3mm以下的磨玻璃结节（GGN）边界判断不清。超小焦点球管配合PCCT的零读出噪声，即便在亚mSv的超低辐射剂量下，也能清晰辨识微小结节的毛刺征、胸膜凹陷征等早期恶性征象。
骨科与五官科成像：解锁超微骨小梁与内耳迷路
骨小梁的微观几何结构（厚度仅约100-200μm）是评估骨强度与骨质疏松程度的关键。PCCT消除了传统CT对小梁骨结构的物理平滑效应，使得活体“无创骨活检”成为可能。
听小骨是人体最小的骨骼，内耳半规管、耳蜗管道极其精细。PCCT能够完美显影听小骨侵蚀、隐匿性微小骨折，以及人工耳蜗植入术后的精准位置评估。
神经与头颈部：斑块成分精准解析
超小焦点配合PCCT的能谱技术，不仅能看清斑块造成的管腔狭窄，还能清晰区分斑块内部的脂质核心、纤维帽破裂等，为脑卒中预防提供关键预警。
肿瘤与微血管：病灶边缘与血供网络的高清重构
PCCT大范围增强扫描全程稳定满功率输出，无图像质量衰减，可清晰勾勒肿瘤边界、内部微小坏死灶和转移淋巴结，精准显示肿瘤新生血管网，为肿瘤分期、手术切缘规划、疗效评估提供精细化影像支撑。
写在最后
重申一句：光子计数CT的升级，从来不是换一块探测器这么简单。
探测器负责“接收信号”，而超小焦点X射线球管负责“发出纯净、锐利的源头光线”。
当立（Dunlee）Xpert 系列球管依靠180Hz 高速铼钨阳极、双四极电磁透镜、CoolGlide™液态金属轴承、智能 TTS 热模拟等核心黑科技，破解高空间分辨率、超高瞬时功率与功率密度的不可能三角，解决了超小焦点高功率运行的物理难题。
正是这种从射线源头到接收终端的全链路升级，才让光子计数CT真正摆脱传统CT的性能桎梏，将临床影像诊断正式带入微米级的精准新时代。
医疗技术的终极浪漫，从来都是以精微技术，守护人间安康，让每一份期待，都不被辜负。
参考文献：
Stayman JW, Noël PB, Gang GJ. Multiple focal spots for high resolution CT. Proc SPIE. 2023;12463:124630U. https://doi.org/10.1117/12.2654455
Pourmorteza A, Symons R, Sandfort V, et al. Abdominal imaging with contrast-enhanced photon-counting CT: first human experience. Radiology. 2016;279 (1):239-245. https://doi.org/10.1148/radiol.2016152601
Shin D, Volleberg RHJA, Sakai K, et al. Photon-counting detector computed tomography for the assessment of coronary stents and in-stent restenosis. EuroIntervention. 2025;21 (19):e1137-e1146. https://doi.org/10.4244/EIJ-D-25-00257
Hsieh SS. Overcoming the thermal limits of photon counting CT resolution using focal spot multiplexing: a feasibility study. Med Phys. 2025;52 (4):2040-2051. https://doi.org/10.1002/mp.17631
Dunlee Technical Team. X-ray tubes: The overlooked bottleneck in modern UHR and Photon Counting CT imaging. Presented at: European Congress of Radiology (ECR); March 2026; Vienna, Austria. Dunlee; 2026.
Dunlee Global Technical Division. Unlocking the Full Potential of Your Ultra High-Resolution and Photon Counting CT Systems [whitepaper]. Dunlee; 2025. Windchill Doc ID: 452299191521.
Dunlee. Xpert Bundle CT8000 full product technical datasheet [internal document]. Windchill Doc ID: D000524526.
McCollough CH, Rajendran K, Leng S, et al. The technical development of photon-counting detector CT. Eur Radiol. 2023;33:5321-5330. https://doi.org/10.1007/s00330-023-09545-9
Boccalini S, Si-Mohamed SA, Lacombe H, et al. First in-human results of computed tomography angiography for coronary stent assessment with a spectral photon counting computed tomography. Invest Radiol. 2022;57 (4):212-221. https://doi.org/10.1097/RLI.0000000000000835
Bratke G, Hickethier T, Bar-Ness D, et al. Spectral photon-counting computed tomography for coronary stent imaging. Invest Radiol. 2020;55 (2):61-67. https://doi.org/10.1097/RLI.0000000000000610
Si-Mohamed SA, Miailhes J, Rodesch PA, et al. Spectral photon-counting CT technology in chest imaging. J Clin Med. 2021;10 (24):5757. https://doi.org/10.3390/jcm10245757
Graafen D, Halfmann MC, Emrich T, et al. Optimization of the reconstruction settings for low-dose ultra-high-resolution photon-counting detector CT of the lungs. Diagnostics. 2023;13 (23):3522. https://doi.org/10.3390/diagnostics13233522
